肯富来水泵之W型旋涡泵的结构解析

    肯富来水泵与您一同了解W型旋涡泵的结构与技术规格。

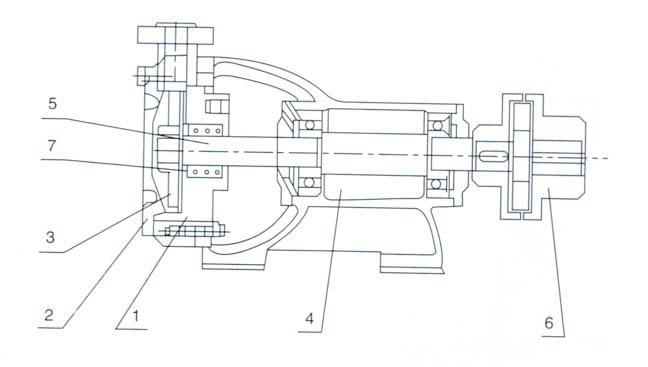

    W型旋涡泵是一种闭式叶轮开式流道旋涡泵，如图一所示，它主要由泵体、泵盖、叶轮、泵轴、托架及轴封装置所组成。

    （1—泵盖   2—叶轮 3—泵体 4—托架 5—泵轴 6—轴封装置）

    W型旋涡泵外形和一般单级单吸离心泵有些相似。主要不同之处是，旋涡泵的进出口一般在叶轮的径向，另外内部的叶轮，泵体和泵盖的形状和一般离心泵不同。

    泵体和泵盖组成一个等截面的环形流道，吸入口和排出口间出口间有隔壁与叶轮留有很小的间隙，隔开吸入口和排出口。

    由于一般旋涡泵的气蚀性能差，为了提高吸入能力，有的在一般旋涡泵前面加上一级离心泵的叶轮，即第一级为离心式叶轮，第二级为旋涡式叶轮。这种泵便叫做离心旋涡泵，其结构如图二所示：

    离心旋涡泵的气蚀性能较好，扬程较一般旋涡泵高。主要用于小功率锅炉给水等。改用不同材料还可以用来输送汽油，煤油及含腐蚀性的液体等。

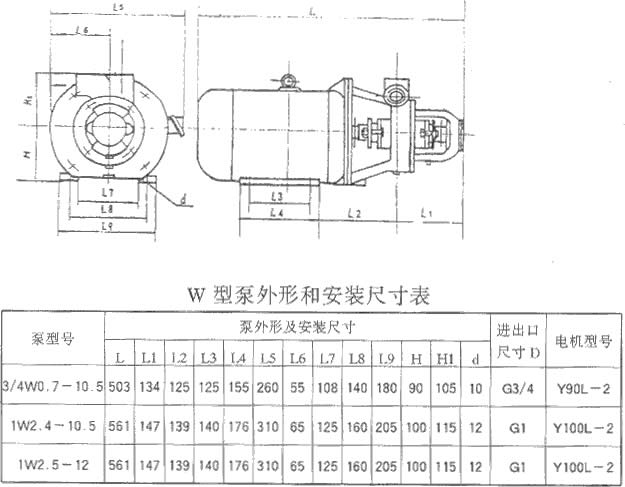

    W型系列泵供输送不含固体颗粒、温度为-20～80℃、粘度不大于37.4mm3/h，扬程：16～132m，转速：2900r/min，入口直径：20～65mm。
